输送浆体时的管路和渣浆泵的特性曲线

作者：聚洪泵业时间：2019-12-12 点击量：

管路水头损失等于沿程水头损失和局部水头损失两部分的和，管路水头损失曲线是一条通过原点的抛物线如下图，管路系统的出口和入口液面高差为△H,则管路水头曲线向上平移△H。

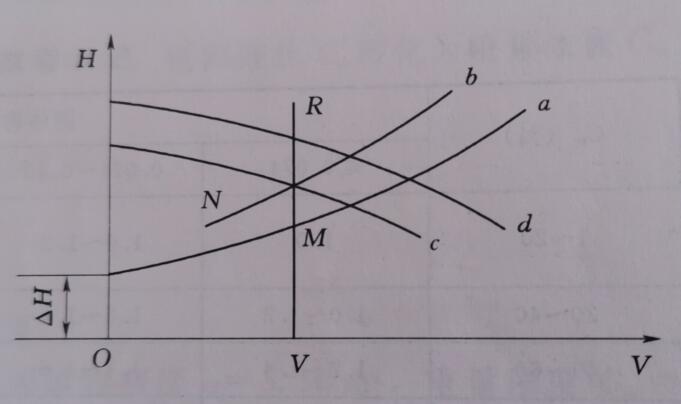

图：泵和管路的特性曲线

输送浆体时的管路和渣浆泵的特性曲线输送浆体时管路特性曲线确定方法如下:在清水管路特性曲线a的基础上，求出浆体管路特性曲线b。泵输送浆体时特性曲线c与曲线b相交于N点，这就是泵输送浆体时的工况点。一般在泵的产品样本中给出的是清水时的性能，因此，需将泵输送浆体性能换算为清水性能，才能进行泵的选型。
